撞杆式无压风门
发布日期:2017/5/2 10:18:59 信息来源:本站原创
撞杆式无压风门是在无压风门的基础上,增加了撞杆和滑道。通过矿车对撞杆的撞击和挤压,实现风门的开启;还具有同时通过配重块产生的牵引力实现风门自动关闭的功能。

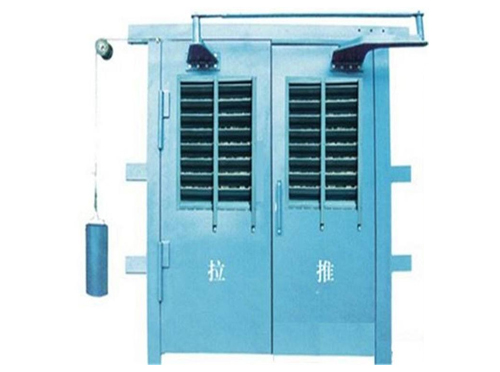

门体结构
1、门体主要由门框、门扇、平衡机构、防止反风挡板及配重等组成。
2、撞击部分主要有撞杆,支架轨道以及其他辅助设备组成。
3、门框采用钢制型材焊接而成;门扇采用钢制型材做骨架,与钢质板材折做而成的外围盒体组焊而成;门扇与联杆连接调节配重,使得风门能可靠关闭。
功能特点
1、当机车或矿车通过时,可通过矿车的侧边对风门撞杆的挤压作用将风门打开;
2、双向隔风,无需再设反向风门;
3、双面密封,漏风量小;
4、系统简单,安全可靠;
5、防腐、防潮、阻燃、强度大。
工作环境
1、大气压力:0~3000pa
2、风速:0~6.28m/s
使用维护
1、当门扇开启阻力较大时,应对门轴、销轴等转动部位加油润滑。
2、定期更换门扇密封橡胶条,减少漏风。
3、调节平衡机构及配重可使门扇密封严密。
